刀闸阀

一、产品概述

二、结构组成

1. 阀体

• 形式：对夹式、法兰式

• 材质：铸铁、铸钢（WCB）、不锈钢（304/316/316L）

• 特点：超薄结构、无腔室设计、不易积渣、流道顺畅

2. 刀型闸板

• 形状：薄型刀刃式、底部斜切口

• 材质：不锈钢、碳钢镀硬铬、硬质合金堆焊

• 功能：剪切介质、刮除密封面附着物、防堵塞

3. 密封系统

• 软密封：NBR/EPDM 橡胶、PTFE 聚四氟乙烯，密封性好、耐腐蚀

• 硬密封：硬质合金、陶瓷镶嵌，耐磨耐高温、寿命长

• 设计：活动式阀座、自动补偿磨损、双重密封、零泄漏

4. 驱动装置

• 手动：手轮、伞齿轮，结构简单、成本低

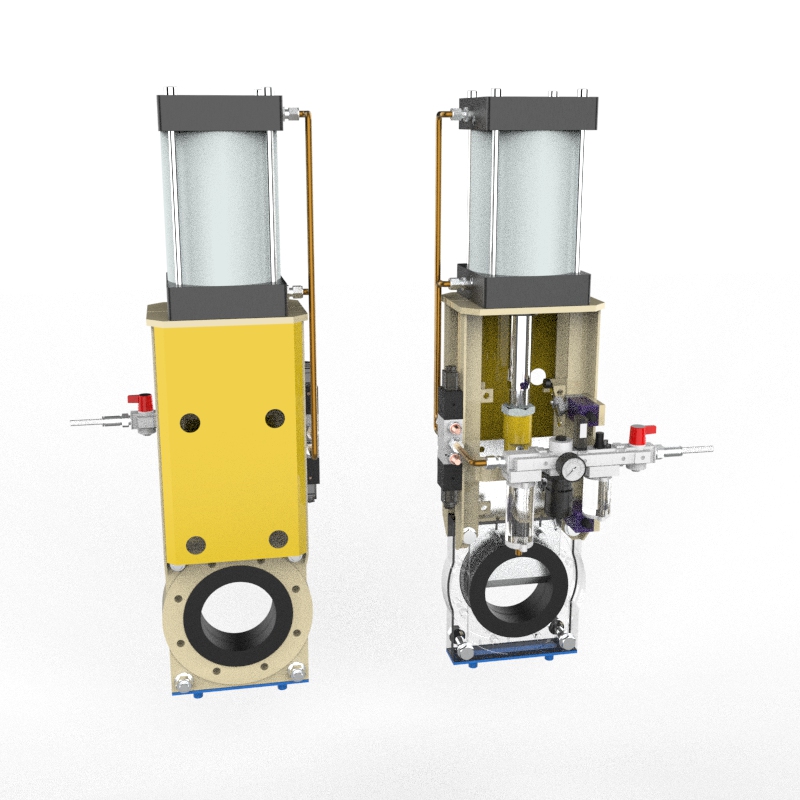

• 气动：气缸驱动，启闭快、防爆、适合自动化

• 电动：电动执行器，远程控制、精准定位

• 液动：大推力、适合大口径高压工况

5. 支架与传动

• 明杆 / 暗杆结构

• 双平面轴承、摩擦力小、操作轻便

三、性能特点

1. 强剪切防堵

   刀型闸板可切断纤维、颗粒、浆体结块，杜绝介质卡阻、堵塞。
2. 流阻小能耗低

   全开全通径、无压损，流体阻力仅为传统闸阀 1/3。
3. 密封可靠寿命长

   软密封零泄漏、硬密封耐磨耐高温，密封自动补偿、寿命提升。
4. 结构紧凑轻量化

   对夹式超薄阀体、重量轻 30%、占地小、易安装易维护。
5. 材质适配性强

   铸铁 / 铸钢 / 不锈钢 / 衬氟 / 聚氨酯内衬，适配腐蚀、高磨蚀介质。
6. 驱动方式齐全

   手动 / 气动 / 电动 / 液动，满足现场与自动化控制需求。

四、适用范围

1. 矿山冶金

• 矿浆、尾矿浆、煤浆、精矿输送、磨矿闭路、尾矿干排

• 粉煤灰、炉渣、矿石粉、除尘灰管路切断

2. 环保污水处理

• 市政污水、污泥脱水、格栅后、渗滤液、沉淀池、曝气池

• 工业废水、化工污水、屠宰废水、泥浆处理

3. 造纸制浆

• 纸浆、木浆、纤维浆、黑液、白液、废纸浆输送

4. 化工建材

• 泥浆、水泥浆、石灰浆、石膏浆、涂料、粘稠化工料

• 粉尘、颗粒物料、料仓出口控制

5. 适用介质

五、规格参数（常规 / 定制）

六、核心优势（司克嘉）

1. 专业矿山工况适配

   针对矿浆高磨蚀优化，耐磨密封、抗冲刷、连续运行稳定。
2. 防堵结构优化

   无凹槽、无积渣、刀型剪切、导向爪设计，彻底解决堵塞问题。
3. 密封技术成熟

   软硬密封可选、自动补偿、双重密封、长期零泄漏。
4. 规格齐全定制化

   全通径、全压力、全材质、全驱动覆盖，非标快速定制。
5. 一站式解决方案

   提供选型、配套、安装、调试、易损件全生命周期服务。

七、选型要点

1. 按介质选材质：污水选铸铁；矿浆选不锈钢 / 耐磨内衬；腐蚀选 316 / 衬氟

2. 按工况选密封：常温洁净选软密封；高温磨蚀选硬密封

3. 按安装选连接：空间有限选对夹式；高压大口径选法兰式

4. 按控制选驱动：手动就地；气动 / 电动自动化；液动大口径

八、常见问题 FAQ

1. 刀闸阀与普通闸阀区别？

   刀闸阀刀型剪切、防堵、超薄、流阻小；普通闸阀易卡堵、体积大、流阻高。
2. 软密封与硬密封怎么选？

• 软密封：密封性好、价格低，适合常温污水、一般浆体（≤200℃）

• 硬密封：耐磨耐高温、寿命长，适合矿浆、高温灰渣（≤500℃）

3. 刀闸阀堵塞卡滞怎么办？

• 选用刀型闸板、加大口径、提高驱动推力、定期清理

• 我司防堵型刀闸阀可有效解决 90% 以上堵塞问题

4. 刀闸阀可以调节流量吗？

• 可作粗略调节；精确调节建议配专用调节阀
