水力旋流器

一、工作原理

二、产品结构组成

1. 柱锥主体

   上部为圆柱段，形成稳定离心力场；下部为圆锥段，用于强化分离、加速沉砂排出。外壳采用碳钢，内衬为耐磨聚氨酯或陶瓷，抗强磨蚀。
2. 进料口

   采用渐开线或切线式结构，减少紊流，提升离心效率，降低磨损，适配大流量、高浓度矿浆。
3. 溢流管

   采用中心插入式结构，用于控制溢流粒度与流量，直径和插入深度直接影响分级精度。
4. 底流口

   采用耐磨材质，用于控制沉砂浓度与粒度，采用可换式设计，方便调节与更换。
5. 法兰与支架

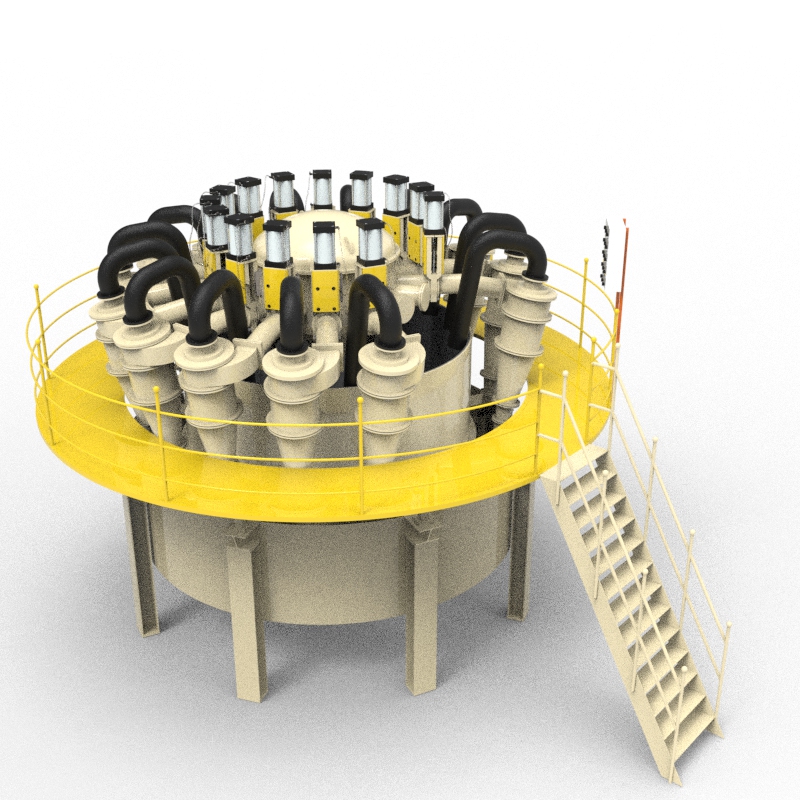

   采用标准法兰连接，安装便捷，可单台使用或多台组合成旋流器组。

三、性能特点

1. 高效分级，精度稳定，对 20μm 以上颗粒分级效率高。

2. 无运动部件，结构简单，故障率极低，连续运行稳定。

3. 耐磨寿命长，内衬采用高耐磨聚氨酯或氧化铝陶瓷，使用寿命长。

4. 处理量大、占地小，单机处理量范围宽，多台并联可满足超大处理量。

5. 参数可调、适配性强，可通过调节进料压力、溢流与底流口径、锥角，适配不同浓度、粒度、工艺需求。

6. 安装灵活、能耗低，立式安装，无需基础，可串联或并联使用，能耗较低。

四、适用范围

1. 矿山选矿

   用于磨矿闭路分级，控制磨矿细度，提高磨机效率；用于尾矿脱泥、浓缩、脱水；用于精矿分级、煤泥分级、重介质分选。
2. 环保与化工

   用于污泥浓缩、泥浆脱水、河道清淤减量化；用于电厂脱硫浆液除渣、化工固液分离、泥浆净化。
3. 适用介质

   矿浆、尾矿浆、煤泥水、泥浆、污泥、化工浆料、含砂污水。
4. 适用工况

   磨矿分级、闭路循环、尾矿浓缩、脱泥除杂、细粒回收、固液分离。

五、常规产品规格

五、海南司克嘉矿山装备核心优势

1. 耐磨内衬工艺成熟，聚氨酯或陶瓷整体浇注或贴片，结合力强、耐冲刷、寿命长。

2. 水力设计优化，渐开线进料、柱锥比例精准，分级效率高。

3. 规格齐全、定制灵活，全直径系列覆盖，可按流量、浓度、粒度、材质定制。

4. 可提供旋流器组集成供应，包含旋流器、泵、管道、阀门、自控系统一站式配套。

5. 厂家直供，性价比高，源头生产、易损件充足、售后响应快。

六、定制与服务支持

1. 可根据处理量、进料浓度、分级粒度、压力要求进行选型。

2. 提供磨矿分级、尾矿浓缩、脱泥系统工艺设计。

3. 提供旋流器组集成、安装调试、操作培训。

4. 长期供应内衬、溢流管、底流口等易损件。

七、常见问题 FAQ

1. 水力旋流器和振动筛有什么区别？

   旋流器占地小、处理量大、细粒分级效率高；筛机适合粗粒，但细粒易堵网、效率低。
2. 聚氨酯和陶瓷内衬哪个好？

   聚氨酯韧性好、抗冲击、价格适中，适合一般矿山工况。陶瓷硬度高、极耐磨，适合高磨蚀、强冲刷工况。
3. 旋流器跑粗怎么办？

   可提高进料压力、减小溢流口径、加深溢流管插入深度、更换小锥角。
4. 底流浓度低、夹细多怎么办？

   可减小底流口、提高进料压力、适当降低流量。
