球磨机金属配件

一、球磨机核心金属配件产品系列

1. 衬板类配件（核心耐磨件）

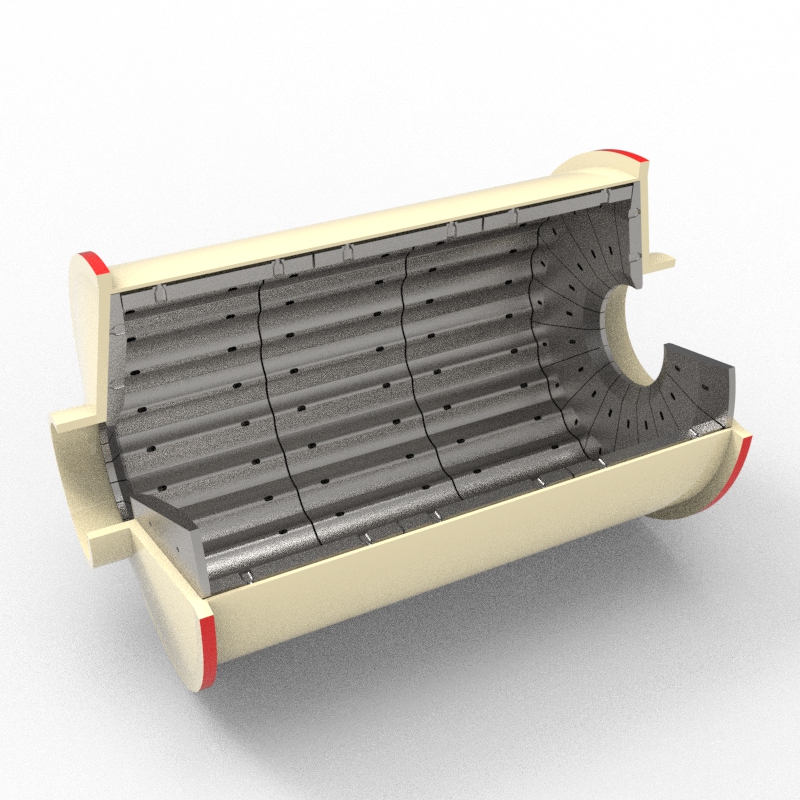

• 筒体衬板：分为阶梯衬板、波纹衬板、平衬板，安装在筒体内壁，用于抵御钢球与矿石冲击磨损，阶梯与波纹结构可提升钢球抛落高度，增强磨矿效率。

• 端盖衬板 / 磨头衬板：适配球磨机进出料端盖，弧形结构贴合紧密，保护端盖基体不受磨损，防止矿浆泄漏。

• 隔仓板：用于多仓球磨机的仓体分隔，实现分段磨矿，筛分出料粒度均匀，采用高合金材质，强度高、不易变形。

2. 篦板与出料配件

• 出料篦板 / 格子板：格子型球磨机核心部件，用于分离合格矿浆与钢球、粗颗粒物料，筛孔排布合理，通料顺畅、耐磨不变形。

• 扬料板：辅助提升物料，优化矿浆流动状态，提升磨矿均匀性。

3. 压紧与固定配件

• 压条、楔块、压块：用于将衬板牢固固定在筒体上，防止运转过程中衬板松动、移位，高强铸钢材质，锁紧力强。

• 球磨机专用紧固螺栓：采用高强合金钢制作，抗拉抗剪，适配球磨机振动工况，不易断裂、滑丝。

4. 轴套与进出料配件

• 中空轴衬套、进料衬套：安装在球磨机进出料中空轴位置，保护轴体不被矿浆与物料磨损，加工精度高、贴合紧密。

• 出料导向衬板：引导矿浆平稳排出，减少局部冲击磨损。

二、产品性能特点

1. 抗冲击韧性好

   采用 Mn13、Mn13Cr2 高锰钢材质，经水韧热处理，受钢球冲击后表面持续硬化，韧性充足，不崩角、不开裂。

2. 耐磨性能优异

   高铬合金与特种合金配方，适配矿浆长期磨蚀工况，配件磨损速率低，更换周期长。

3. 尺寸精准安装贴合

   精密铸造配合数控加工，衬板弧度、螺栓孔位精准，与球磨机筒体、端盖贴合紧密，无松动、不漏浆。

4. 结构适配磨矿工艺

   阶梯、波纹衬板与隔仓板结构按磨矿原理优化，可提升钢球做功效率，改善出料粒度均匀性。

5. 通用与定制兼备

   符合行业通用尺寸标准，可直接替换原厂配件；同时可根据进口 / 国产球磨机型号、图纸尺寸非标定制。

6. 拆装维护便捷

   模块化结构搭配螺栓紧固设计，配件更换简单，缩短球磨机检修停机时间。

三、适用范围

• 适配设备：溢流型球磨机、格子型球磨机、干式球磨机、湿式球磨机、多仓磨矿球磨机

• 适用行业：铜矿、铅锌矿、金矿、铁矿等金属矿选矿，非金属矿制粉，砂石细磨，建材化工

• 适用工况：湿式矿浆磨矿、干式粉料研磨、钢球介质磨矿、长周期连续磨矿作业

四、常规产品规格（支持非标定制）

• 适配球磨机直径：Φ900mm～Φ5500mm

• 材质：Mn13 高锰钢、Mn13Cr2 高锰钢、高铬合金、高强合金铸钢

• 衬板类型：阶梯衬板、波纹衬板、平衬板、端盖衬板

• 紧固螺栓：M20～M56 球磨机专用高强螺栓

• 加工形式：精密铸造、数控精加工、来图测绘定制

五、海南司克嘉矿山装备核心优势

1. 磨矿专用材质配方成熟

   针对球磨机冲击 + 磨蚀复合工况优化合金配比，兼顾韧性与耐磨性，性能优于普通铸钢配件。

2. 铸造工艺稳定可靠

   树脂砂造型工艺，铸件内部组织致密，无气孔、砂眼，衬板整体强度与使用寿命有保障。

3. 全系列配件一站式供应

   从衬板、隔仓板、篦板到压条、螺栓、轴套全覆盖，满足球磨机整机维修更换需求。

4. 非标定制能力强

   可根据各类国产、进口球磨机图纸、现场测绘尺寸一对一精准定制。

5. 厂家直供性价比高

   源头铸造加工无中间商加价，价格透明，适合选矿厂批量采购与长期定点配套。

六、定制与服务支持

1. 支持根据球磨机型号、筒体直径、磨矿工艺要求定制全套金属耐磨配件。

2. 提供现场测绘、图纸深化、材质选型、安装调试免费技术指导。

3. 承接选矿厂球磨机配件长期定点供货，保障配件稳定供应。

4. 产品提供质量质保，非人为开裂、断裂、变形问题可享受售后保障。

七、常见问题 FAQ

1. 球磨机衬板一般多久更换一次？

   根据物料硬度与运行时长，常规工况使用寿命 4～12 个月，高锰钢衬板适配硬岩磨矿，寿命更持久。

2. 阶梯衬板和波纹衬板有什么区别？

   阶梯衬板提升钢球能力更强，适合粗磨工段；波纹衬板研磨更均匀，适合细磨与精磨工段。

3. 不同型号球磨机金属配件通用吗？

   同规格系列机型可通用，特殊 / 进口球磨机需按尺寸测绘定制。

4. 定制球磨机金属配件需要提供哪些资料？

   提供球磨机型号、配件图纸、尺寸参数或实物照片，即可完成精准定制与报价。
