球磨机圆筒筛

一、球磨机圆筒筛结构组成

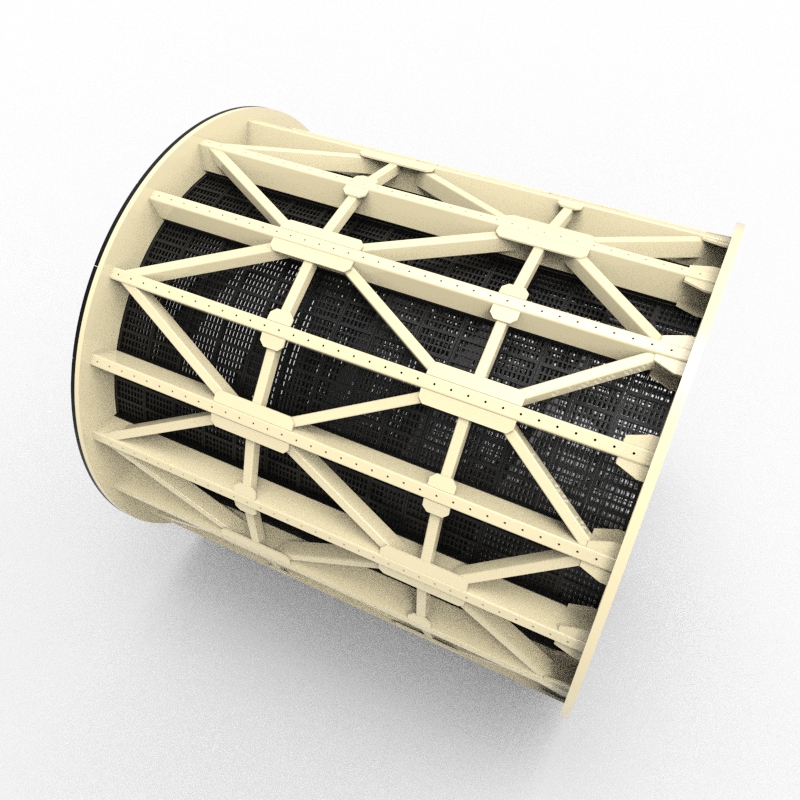

1. 旋转筛筒

   由筒体骨架、耐磨筛网 / 筛板组合而成，是核心筛分部件，筛孔按矿浆粒度定制，实现矿浆与粗颗粒、钢球分离。

2. 传动系统

   电机 + 减速机驱动，配合齿轮、链轮或托轮传动，运转平稳、扭矩充足，满足连续筛分需求。

3. 托轮与挡轮装置

   支撑筛筒旋转，保证运行同心度，减少晃动与磨损，运行更稳定。

4. 进出料装置

   前端与球磨机出料口对接进料，后端分别设置矿浆出料槽、粗料 / 钢球返料口，分级出料清晰。

5. 整体机架

   型钢焊接机架，结构牢固、刚性好，可直接与球磨机基座配套安装，无需复杂基建。

6. 密封与挡料组件

   防止矿浆飞溅、粉尘外溢，适配湿式选矿现场环保作业要求。

二、产品性能特点

1. 球磨专用配套设计

   专为溢流型、格子型球磨机出料工况定制，与球磨系统衔接顺畅，实现连续化磨矿筛分作业。

2. 高效分离不堵料

   旋转滚筒式筛分，矿浆在筒内不断翻动流动，筛孔不易堵塞，对含泥、湿态矿浆适应性强。

3. 耐磨耐用寿命长

   筛网采用高锰钢、耐磨合金钢板冲孔或编织网，抗矿浆冲刷、耐颗粒磨损，更换周期长。

4. 分级清晰流程顺畅

   可同时分离出合格矿浆、粗颗粒返磨料、破损钢球，简化选矿流程，提升球磨效率。

5. 运行稳定故障率低

   无高频振动结构，传动平稳、噪音低，易损件少，适合选矿厂 24 小时连续运行。

6. 安装维护简便

   整体模块化设计，可直接对接球磨机出料口，筛网更换便捷，日常维护工作量小。

三、适用范围

• 适配设备：各类溢流型球磨机、格子型球磨机、湿式选矿球磨机组

• 适用行业：铜矿、铅锌矿、金矿、铁矿等金属矿选矿，非金属矿磨矿分级

• 适用工艺：球磨机出料矿浆筛分、粗砂颗粒返磨、破碎钢球分离、矿浆除杂

• 适用工况：湿式矿浆筛分、磨矿闭路循环、选矿厂连续化磨矿分级系统

四、常规产品规格（支持非标定制）

• 筛筒直径：Φ600mm～Φ1800mm

• 筛筒长度：1500mm～6000mm

• 筛孔尺寸：1mm～20mm 按需定制

• 驱动方式：电机减速机传动（齿轮 / 托轮 / 链轮）

• 安装形式：球磨机出料直连式、基座固定式

• 工作形式：湿式连续筛分

五、海南司克嘉矿山装备核心优势

1. 球磨工况深度适配

   根据球磨机出料流量、矿浆浓度、粒度要求专项设计，筛分效率与匹配度更高。

2. 耐磨筛体工艺成熟

   筛网 / 筛板选用矿山专用耐磨材质，焊接与加固工艺可靠，适应长期湿磨蚀环境。

3. 配套对接精度高

   可按不同型号球磨机出料口尺寸定制对接结构，安装无需改造，现场即用。

4. 定制灵活适用性强

   可定制筛孔大小、筛筒尺寸、传动方式、出料结构，满足各类球磨系统改造与新建需求。

5. 厂家直供性价比高

   源头生产无中间商，整机与配件统一供应，提供长期质保与现场安装指导。

六、定制与服务支持

1. 支持根据球磨机型号、出料量、矿浆浓度、分级粒度定制圆筒筛规格与筛孔。

2. 可提供旧球磨系统圆筒筛改造、替换、尺寸测绘定制服务。

3. 免费提供设备选型、工艺流程配套、安装调试技术指导。

4. 提供筛网、托轮、齿轮等易损件长期现货供应与售后维保。

七、常见问题 FAQ

1. 球磨机圆筒筛主要作用是什么？

   主要用于分离球磨机排出的矿浆、粗颗粒矿石和破碎钢球，粗料返回球磨机再磨，合格矿浆进入下一工段。

2. 球磨机圆筒筛适合湿式矿浆吗？

   非常适合，旋转滚筒结构不易堵孔，是湿式球磨系统标配筛分设备。

3. 筛网一般多久更换一次？

   根据矿浆磨蚀性不同，常规使用寿命 3～12 个月，耐磨合金筛网寿命更久。

4. 不同型号球磨机都能配套圆筒筛吗？

   可以，可根据球磨机型号、出料口尺寸、处理量进行一对一非标定制。
